Fustellatrice Automatica da Fogli.
- Raccolta automatica dell’etichette contate e separate dallo sfrido.
- Tempo di avviamento garantito in 20 minuti, dalla programmazione alla raccolta delle etichette.
- Quattro assi controllati elettronicamente.
- Utilizzo di fustelle convenzionali in acciaio-legno “Americane”.
- Espulsione etichette, con attrezzature maschio/femmina, di nostra produzione.
- Un solo operatore per tutta la linea.
- Garanzia di un vantaggioso rapporto qualità/prezzo e assistenza tecnica.
La BF 1000-10F è una macchina che si colloca tra le principali concorrenti che producono flat bed die-cutting. Nasce dall’esperienza decennale delle nostre già collaudate fustellatrici, con importanti punti di forza commerciali.
Offre la possibilità di tagliare più fogli contemporaneamente (da 10 a 30) con una produzione minima di 5.000 fogli ora e massima di 14.000 fogli ora. E’ dotata di una pressa verticale a 4 colonne, completamente idraulica, con pressione max. di 180 Ton. Dispone di quattro fermi meccanici registrabili elettronicamente per la precisione della profondità di taglio. Utilizza fustelle tradizionali in acciaio/legno “americane”.
La fustellatrice è particolarmente adatta per il taglio e la raccolta automatica di etichette di materiale plastico, tipo PPC, IML e ovviamente carta. Per la gestione è montato un controllo touch screen con 4 assi elettronici programmabili che garantiscono una precisione di posizionamento dei fogli pari a 0,03 mm.
Dati tecnici:
| Versioni | Dim. min. fg. | Dim. max. fg. | Precisione registro | Margine pinza | Velocita min. (fg/h) | Velocita max (fg/h) | Potenza installata | Peso netto | Dimensioni |
|---|---|---|---|---|---|---|---|---|---|
| BF 1000|10F – 180 ton | mm 600×900 | mm 760×1.060 | mm ± 0,03 | mm 15 | 5.000 | 14.000 | HP 20 | TON 15 | mt 8,3×3,0x2,0h |
| BF 700|10F – 140 ton | mm 400×600 | mm 560×760 | mm ± 0,03 | mm 15 | 5.000 | 14.000 | HP 18 | TON 11 | mt 7,0×2,2×2,0h |
| BF 500|10F – 120 ton | mm 300×400 | mm 460×560 | mm ± 0,03 | mm 15 | 5.000 | 14.000 | HP 15 | TON 8 | mt 5,5×1,8×2,0h |
PAREGGIATORE
Dispositivo di allineamento dei fogli di carta prima del taglio.
METTIFOGLIO
Gruppo mettifoglio, caricato manualmente dall’operatore.
CONTATORE
Contatore automatico programmabile dei fogli.
PINZA PRENDIFOGLIO
Pinza blocca-fogli contati.
RULLI
Rulli che rimuovono l’aria tra i fogli.
PRESSINO BLOCCAFOGLI E PINZA LATERALE
Pressino bloccafogli, permette l’arrivo delle pinze longitudinali mantenendo i fogli contati in posizione corretta, prima della chiusura della pinza longitudinale.
GRUPPO PRESSA
Pressa di fustellatura.

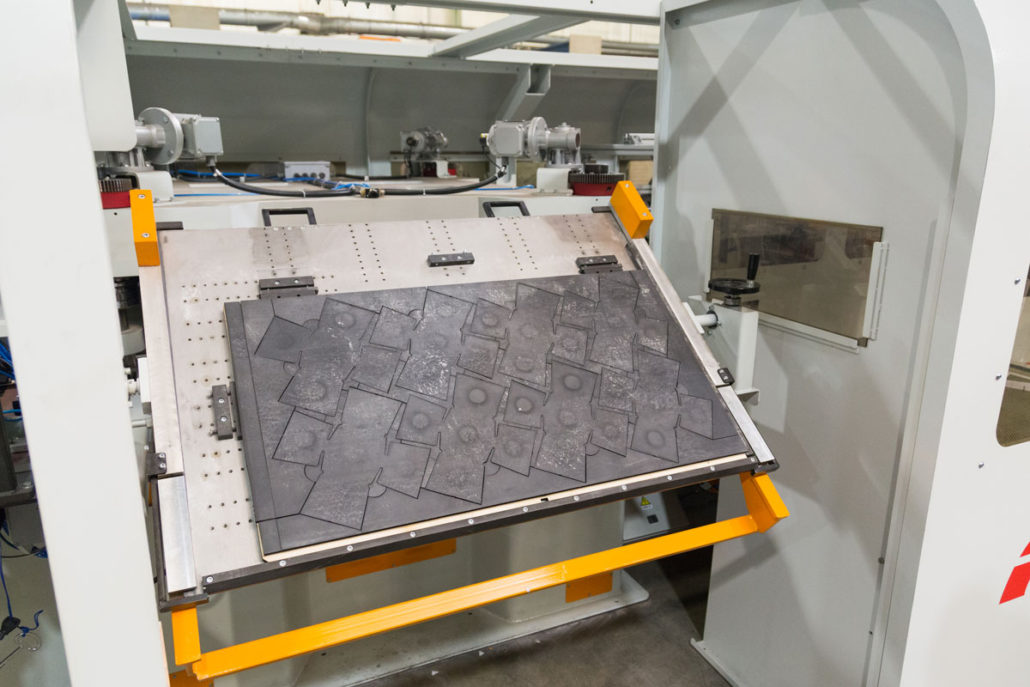

CAMBIO FUSTELLA
Sistema di rapido cambio della fustella, che facilita l’operazione all’operatore.
CAMBIO FUSTELLA
Sistema di rapido cambio della fustella, che facilita l’operazione all’operatore.
CAMBIO FUSTELLA
Sistema di rapido cambio della fustella, che facilita l’operazione all’operatore.
CAMBIO FUSTELLA
Sistema di rapido cambio della fustella, che facilita l’operazione all’operatore.
SCARICO E RACCOLTA SFRIDO
Pinza rotante per scarico sfridi.
TAVOLA MULTIFORATA
Tavole multiforate con spine di centraggio.
TOUCHSCREEN
Comando elettronico con video touch screen.
RETRO MACCHINA
